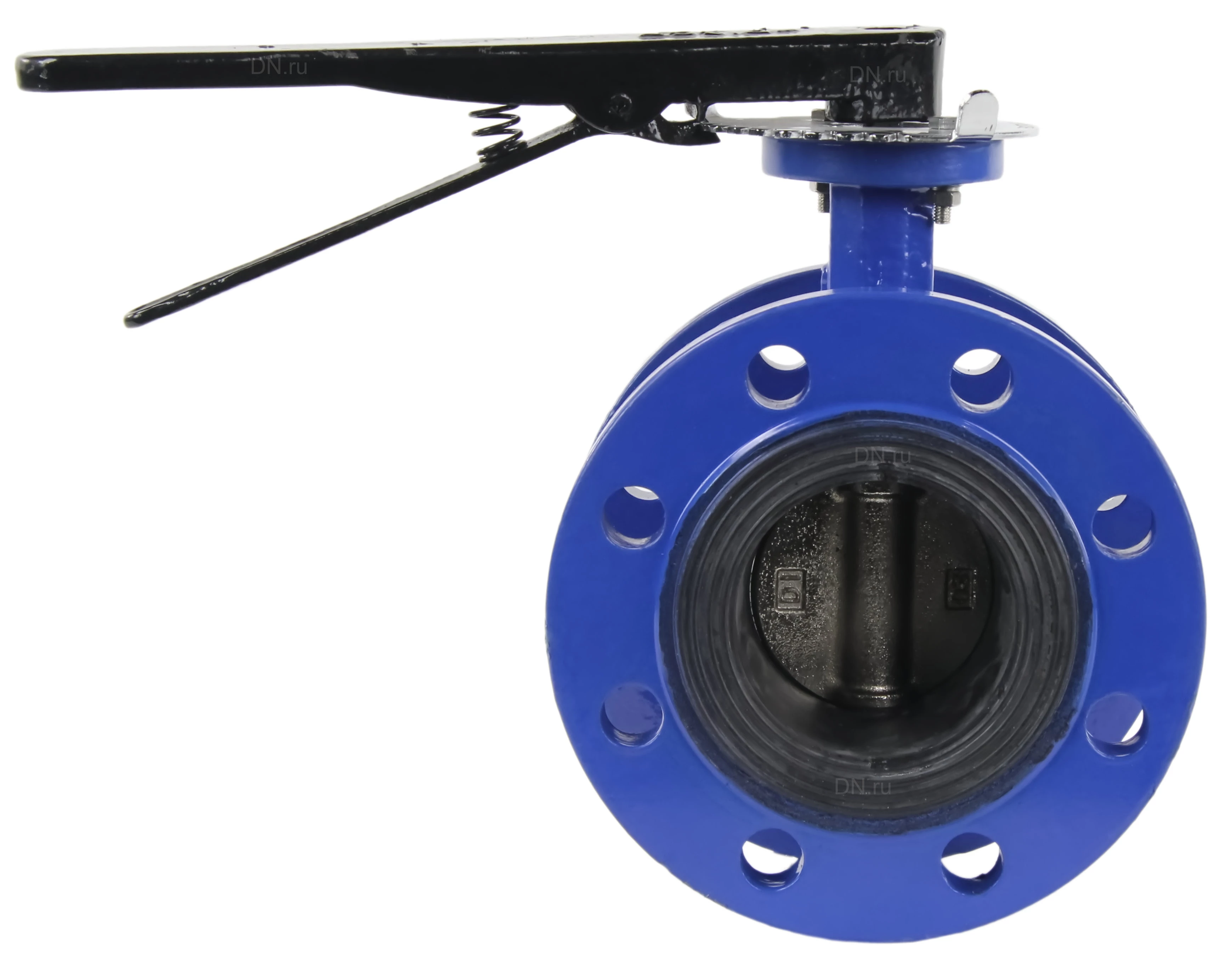

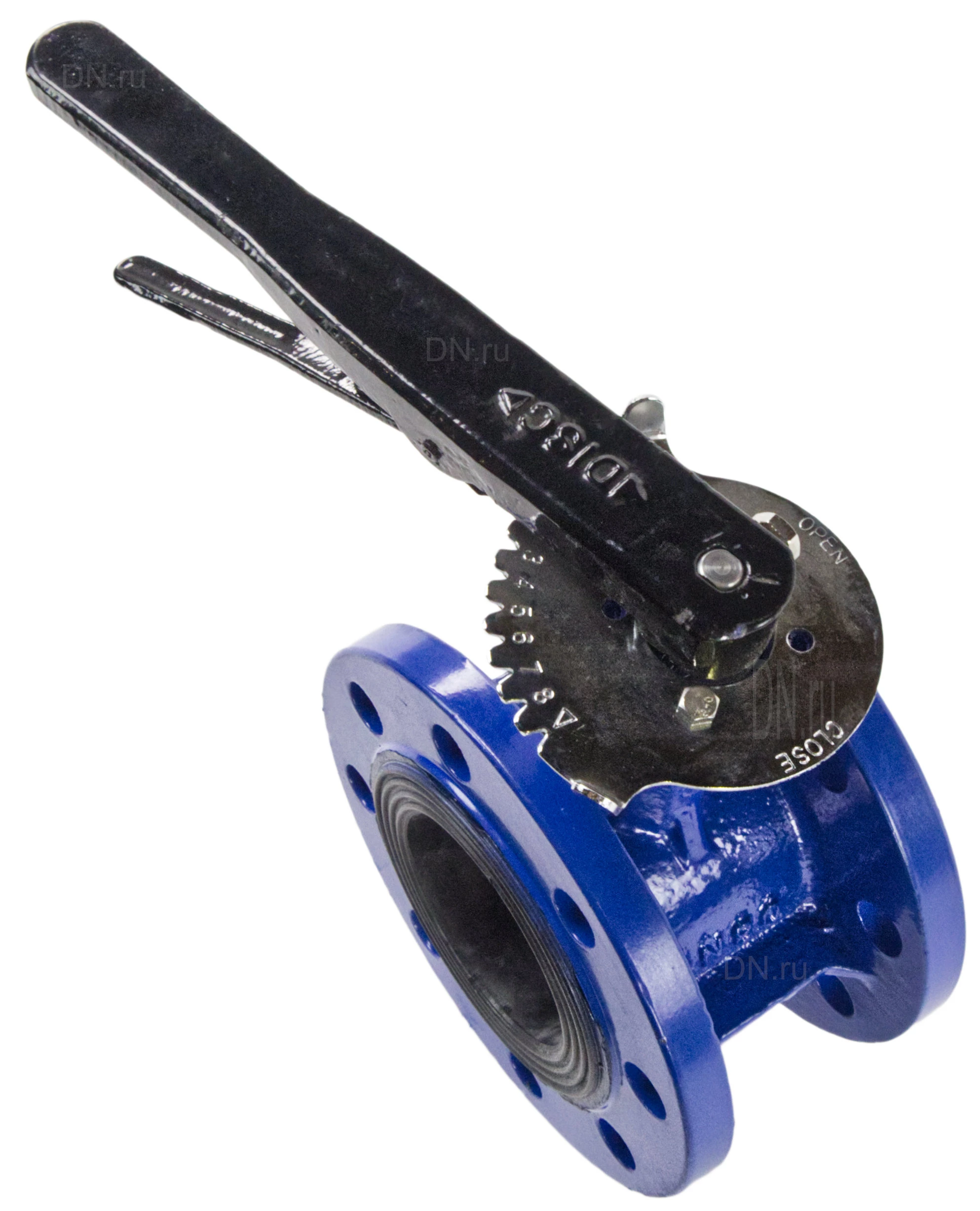

Затвор дисковый поворотный ABRA BUV-FL226D Ду50 Ру10 фланцевый, корпус - чугун GGG 40.3, диск - чугун GGG 40.3, уплотнение - EPDM, с рукояткой

Затвор дисковый поворотный ABRA BUV-FL226D Ду50 Ру10 фланцевый, корпус - чугун GGG 40.3, диск - чугун GGG 40.3, уплотнение - EPDM, с рукояткой

Артикул: D050-06173

Есть в наличии: скоро закончится

Вес: 0 кг.

Цена:
9 833,16 руб.
Старая цена:

Тип присоединения: фланцевый
Производитель: ABRA, Китай
Диаметр условный Ду(Dn): 50 мм
Давление условное Ру(Pn): 10 бар
Строительная длина: 108 мм
Температура рабочей среды макс.: 110 °С
Управление: рукоятка
Наличие концевых выключателей: нет
Класс материала корпуса: чугун
Класс материала диска: чугун
Материал уплотнения: EPDM
Класс герметичности: A
Серия бренда: BUV-FL226D
Файлы: https://dn.ru/storage/certificates/abra/abra_deklaracia_12_10_2027.pdf, https://dn.ru/storage/certificates/abra/ds_armatura_abra_tr_ts_010_2011_06_09_2028.pdf, https://dn.ru/storage/certificates/abra/ds_armatura_abra_tr_ts_032_2013_02_11_2028.pdf, https://dn.ru/storage/certificates/abra/pasport_zatvory_abra_buv_fl_223_226_263_266.pdf, https://dn.ru/storage/certificates/abra/sertifikat_dilera_abra_31_12_25.pdf

Характеристики

Поворотные затворы фланцевые ABRA - это запорно-регулирующая трубопроводная арматура с минимальной практически достижимой строительной длиной. Затворы ABRA BUV-FL 226D, в основном, применяются в системах тепло-, водоснабжения, вентиляции, пожаротушения, отопления и кондиционирования. Обладают отличной химической устойчивостью к большинству тормозных жидкостей и антифризов на спиртовой и гликолевой основе, воде, в том числе морской воде, деминерализованной, дистиллированной, газированной воде и т.п. Возможно применение на других средах и в других системах в соответствии с температурной применимостью и химической стойкостью материалов затвора.

Общие параметры затворов ABRA BUV-FL226D Ру10 с рукояткой:

Диаметр номинальный DN - 50 мм
Давление номинальное PN - 10 бар
Тип управления - Ручной (рукоятка, редуктор)
Тип присоединения - фланцевый
Выходной крутящий момент - 15 Нм
Температура рабочей среды - от -15_ до 95_
Температура окружающей среды - от -20_ до 50_
Наличие блока концевых выключателей - нет
Класс герметичности по ГОСТ 54808-2011 - "A"
Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
Материал диска - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
Тип уплотнения - EPDM
Вес - 9 кг
Размер штока, мм - 11х11
Страна производитель затвора - Китай
Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

Габариты и размеры ABRA BUV-FL226D Ру10 с рукояткой:

Диаметр, Dn - 50 мм
Строительная длина, L - 108 мм
Строительная высота, H - 148 мм
Длина рукоятки от оси, Lh - 267 мм
Диаметр диска, D1 - 52.7 мм
Межосевое расстояние присоединительных отверстий (фланцев), D2 - 125 мм
Внешний диаметр присоединительного фланца, D3 - 165 мм
Количество и диаметр болтовых
отверстий на фланце NхD4 - 4 x 19 мм
Толщина фланцев, С - 19 мм
Размер, Н1 - 83 мм
Размер, А - 120 мм
Размер, Е - 28 мм

Эскиз габариты и размеры затвора ABRA BUV-FL226D с рукояткой

Таблица - спецификация материалов затворов ABRA BUV-FL226D Ру10 с рукояткой:

№	Наименование	Материал
3	Заглушка штока	чугун GGG 40.3
8,9	Уплотнительное кольцо манжета	EPDM
1	Корпус	чугун GGG 40.3
14	Рукоятка

№	Наименование	Материал
1,2,6,7	Подшибники	армированный PSF/PCU с графитовой вставкой
3	Шток	нержавеющая сталь AISI416
5	Запорный диск	чугун GGG 40.3
